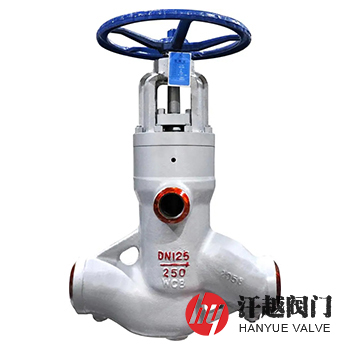

高加出口止回閥是一種安裝在高壓加熱器出口處，在高加不能正常運行或其他原因需解列時，快速關閉高壓加熱器的出口，使給水通過旁路進入鍋爐，實現不停機下檢修高加的止回閥，其閥體采用三進一出的結構形式，高加給水由側面下入口引入，向上出口進鍋爐，閥上方有兩個進口與入口閥旁路管道相連。該閥有上下兩個閥座，閥瓣在介質作用下自由動作，以達到開啟或關閉主路入口的目的。高加投運時，靠作用于閥桿截面的壓差而使閥門自動開啟主路，閥瓣上移，與上閥座密封接觸，旁路切斷，當高壓加熱器需要解列，給水由旁路供給鍋爐時，閥瓣在小旁路來水的作用下下移，與下閥座密封接觸，閥門主路關閉。本產品手輪的作用是當高壓加熱器停止運行，給水由旁路供給鍋爐時，主路入口應關閉，若閥瓣不下來時，需轉動手輪，使閥桿向下運動，頂下閥瓣把閥門關閉。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥??????? 體 | WCB | WB36 | WC6 | WC9 |
| 2 | 閥??????? 蓋 | WCB | WB36 | WC6 | WC9 |
| 3 | 閥??????? 桿 | 2Cr13 | 2Cr13 | 25Cr2Mo1V | 20Cr1Mo1V |
| 4 | 閥??????? 瓣 | WCB | WB36 | WC6 | WC9 |
| 5 | 閥??????? 座 | 25 | WB36 | 15CrMoA | 12CrMoVA |
| 6 | 填??????? 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 支??????? 架 | WCB | WCB | WCB | WCB |
| 8 | 手??????? 輪 | QT450 | QT450 | QT450 | QT450 |
| 公稱壓力PN(MPa) | 10.0 | 20.0 | 25.0 | 32.0 |
| 殼體水壓試驗壓力(MPa) | 15.0 | 30.0 | 37.5 | 48.0 |
| 密封水壓試驗壓力(MPa) | 11.0 | 22.0 | 27.5 | 35.2 |
| 氣密封試驗壓力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| 設計制造 | NB/T?47044、DL/T?531、ASME?B16.34、JIS?E-101 | |||
| 結構長度 | GB/T?12221、ASME?B16.10、JIS?E-101 | |||
| 連接端部 | NB/T?47044、DL/T?531、ASME?B16.25或按訂貨合同要求 | |||
| 檢驗試驗 | NB/T?47044、DL/T?531、API?598、JIS?E-101 | |||
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||||
| d | L | L1 | H | H1 | ||
| 100 | 125 | — | 550 | 540 | 805 | 1540 |
| 150 | — | 750 | 680 | 890 | 1012 | |
| 175 | — | 750 | 680 | 987 | 1160 | |
| 200 | — | 800 | 680 | 1130 | 1330 | |
| 200 | 150 | — | 750 | 680 | 760 | 1450 |
| 175 | — | 750 | 680 | 886 | 1675 | |
| 225 | — | 850 | 700 | 1243 | 1547 | |
| 250 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 320 | 225 | — | 850 | 700 | 1243 | 1547 |
| 250 | — | 950 | 800 | 1421 | 1689 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、工作壓力、工作溫度等，本產品應閥桿垂直向上的安裝到水平管道上，手輪不允許作起吊用。
