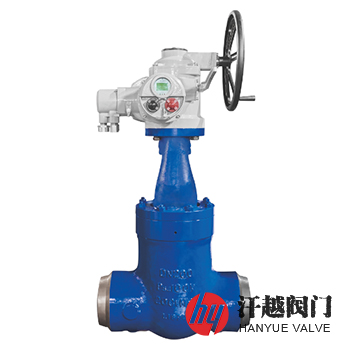

電動電站閘閥由閥體、閥蓋、閘板、閥桿、閥座、支架和電動執行機構等組成，其閥桿頂端固定設置有電動裝置，閘板的升降主要通過電機帶動絲桿的轉動實現，使得電站閘閥的開啟與關閉由絲桿完成轉換，從而達到接通或切斷管路中介質。該閥工作時，閥瓣處于全開或全關位置，不允許停留在中間位置或當調節閥使用。本產品廣泛應用于石油、化工、冶金和電力等行業，尤其適用于電站汽水系統壓力大于或等于10MPa或工作溫度超過425℃的高溫高壓場合。
電動電站閘閥為直通式，密封面采用楔式彈性單閘板結構形式，也可根據用戶要求設計成雙板、平行雙板等，其閥體與閥蓋連接可根據壓力等級的不同設計成螺栓或壓力自緊密封結構，該閥安裝位置應與管道垂直，并使閥門中腔向上。本產品開啟和關閉由電動裝置來控制，電動執行器分別配有專用電動機、減速傳動機構、轉矩控制、行程控制、位置指示、手動操作機構、手動—電動切換機構及控制單元(用戶要求時提供)，除就地操作外，還可進行遠距離控制。
| 序號 | 零件名稱 | 材料名稱 | |||||
| 1 | 閥??????? 體 | A216?WCB | A217?WC6 | A217?WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 2 | 閥??????? 座 | A105 | A182?F11 | A182?F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 3 | 閘??????? 板 | A216?WCB | A217?WC6 | A217?WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 4 | 閘? 板? 架 | A216?WCB | A217?WC6 | A217?WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 5 | 閥??????? 桿 | A182?F6a?CL.2 | A182?F11 | A182?F22 | 25Cr2MoVA | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 6 | 閥??????? 蓋 | A216?WCB | A217?WC6 | A217?WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 7 | 密? 封? 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | 填料壓板 | A216?WCB | A217?WC6 | A217?WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 9 | 填??????? 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 殼體水壓試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 倒密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T?47044、DL/T?531、API?600、JIS?E-101 | |||||
| 結構長度 | GB/T?12221、ASME?B16.10、JIS?E-101 | |||||
| 連接端部 | NB/T?47044、DL/T?531、ASME?B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T?47044、DL/T?531、API?598、JIS?E-101 | |||||

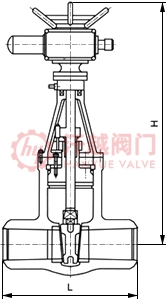

| 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 250 | 100 | 483 | 1194 | 320 | 100 | 533 | 1120 |
| 125 | 559 | 1270 | 125 | 610 | 1219 | ||
| 175 | 711 | 1325 | 150 | 762 | 1349 | ||
| 225 | 864 | 1530 | 175 | 762 | 1349 | ||
| 250 | 991 | 1804 | 225 | 914 | 1690 | ||
| 275 | 1067 | 2155 | 250 | 1041 | 1830 | ||
| 300 | 1194 | 2167 | 300 | 1397 | 2265 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、工作溫度等，常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據管路中介質的溫度、壓力和性質選用鍛件或其他材料，本產品進出口連接端可采用焊接、法蘭及其他連接方式等，也可按用戶要求選配電動裝置。
